SONTEK新一代多普勒流速剖面仪ADCP RS5(二)

发布日期: 2023-05-09
浏览人气: 215

​





新一代多普勒流速剖面仪



基于多年的技术及经验,SonTek 正式发布了小而不凡的组合了宽带/脉冲相干技术声学多普勒流流速剖面仪ADCP RS5。RS5是一款独立的ADCP,可以放在手掌中,采用先进的声学技术,外壳坚固,内置罗盘,易于集成GNSS系统选项。RS5数据通过RSQ的高速低功耗蓝牙 (BLE)连接,无线发送到笔记本电脑,RSQ是一个现代、强大的软件平台,它用于收集流量测量和执行高级数据后处理









硬件亮点

考虑到易用性,RS5 将多种硬件功能整合到了一个小包装。RS5 有两种配置可供选择:STD 和 MAX。STD 包基本配置,MAX 包增加了DGNSS集成。并且,STD 配置可以随时轻松升级到 MAX 配置。



标配内置罗盘

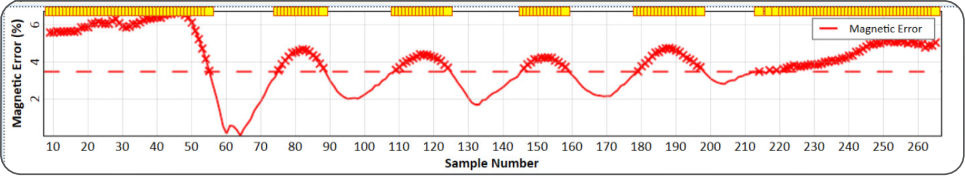

无论是 STD 还是 MAX 版本,每个系统均标配内置罗盘,以实现环形法动船测量和定点法测量。在测量过程中,磁误差对磁干扰提供实时反馈。

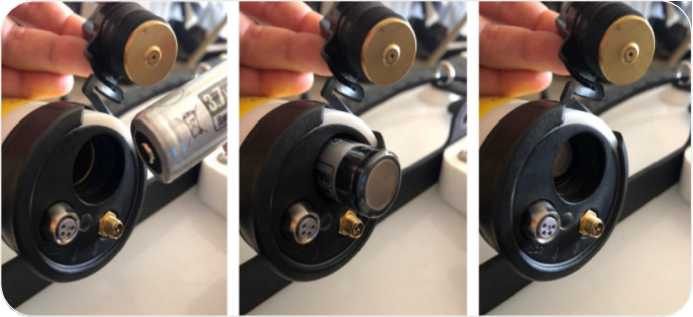

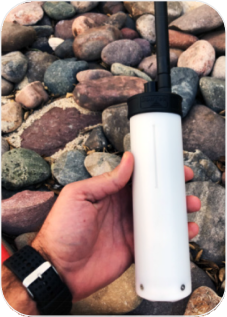

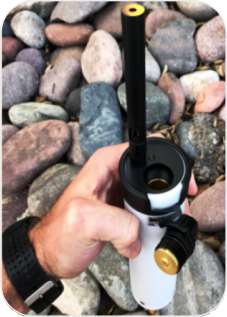

用单节电池完成操作

在脉冲发射期间,单节锂离子电池可提供长达七小时的电池寿命,足以进行一整天的现场测量。此外,RS5 套件还有一节节备用电池和一套电池充电套件(带有 USB 和墙壁适配器),使用方便。

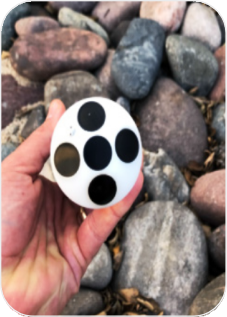

袖珍式设计,精巧便携

RS5 体积小、重量轻且结构紧凑,是一款非常小巧的ADCP。这种尺寸便于RS5 能够在不同站点之间轻易移动,并且在水中具有出色机动性。

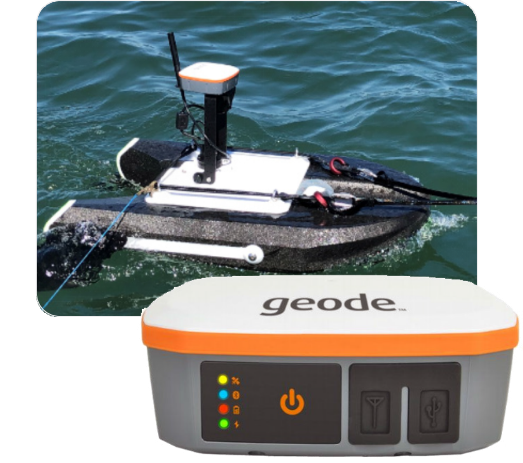

集成 GNSS 选项

用户能够添加一个完全集成的 DGNSS 选项。Juniper Geode 天线,这种天线是一种重量轻、功能强大的 DGNSS 天线。通过SonTek购买时,可为RS5进行配置,只需通过一根加固型电缆将 Geode 天线连接到 RS5,即可进行 DGNSS跟踪参考以及底跟踪。



其他硬件功能

• 轻型/便携式板,可与仪器一起装入携带包中。

• HB Micro微型板,带有折叠式 GNSS 桅杆和用于GNSS 配重/支架的带子。

• 工具箱包括电池拆卸工具、RS5 电池盖打开工具、   O型圈套件等。








RSQ:先进的数据收集和后处理软件

RSQ 是一个利用 SonTek RS5 系统进行流量测量的先进软件平台。SonTek RiverSurveyor M9/S5 的现有用户将从RiverSurveyor Live 软件中识别到可靠的布局和处理选项。RSQ 采用高速 BLE5 蓝牙连接(通过 USB 无线电)与 RS5 相连,以便在流量测量过程控制系统。




主动测量过程中的实用特性:

  • 用于无线高速(BLE)通信的5分钟数据缓冲,允许用户从通信中临时中断以及恢复,而无需中止测量且重新开始。

  • 自动边界采样。热键类似于S5/M9 系统的 RiverSurveyor Live 软件。

  • QA/QC 警告,实时测量结果反馈。

  • 用户可配置图表、缩放操作以及修改颜色图例。

  • 在测量的数据收集过程中查看已收集的横断面。

后处理过程中的特点和独特能力

波束切换

能够在多用户选择的数据段上强制使用 3 波束解决方案,以避免垂直岸壁和其他障碍物对某一波束产生干扰。

分段处理

可将一个较长的横断面分解为多个短横断面,再将这些短横断面保存为新文件,并计算较短断面流量。

自动 Matlab 导出

适用于 QRev 用户。

集成 Extrap

内置可快速访问的 USGS 外推工具。

Google Earth 导出

可将船只航迹保存在地理参照的 .KML 文件中。

所有横断面都在同一文件中

可将测量文件作为一个文件保存,便于组织整理。

站点模板

用户一键便可输入常用的站点信息。

记录 Beam Check 文件

用户可以记录这些诊断文件以了解水的状态及系统的状态。

现场照片

可将现场照片添加到测量文件中。

适用于 M9/S5 文件

可处理编辑现有的 M9/S5 .riv/.rivr 文件。







敬请期待

定点测量选项

使用 RS5 ADCP 进行传统的 Mid-Section(部分中间法)或 Mean-Section(部分平均法)定点测量。



GNSS - RTK

用户可以借助内置 RTK GNSS 质量解决方案以亚厘米的准确度记录船只航迹。该解决方案包含一个移动站和基站的天线。



Android App

通过 Android App 可以将Android 智能手机连接至 RS5,以收集流量测量数据并轻松将数据文件传送到可以进行后处理的 PC 上。
